Setelah sukses melakukan prototyping menggunakan breadboard, tentu pembuatan PCB adalah step selanjutnya yang ingin kita lakukan,membuat produk yang kita kembangkan lebih siap untuk digunakan / bahkan di produksi massal untuk dijual.
[/vc_column_text][vc_column_text]
Desain PCB Menggunakan Software Aplikasi
[/vc_column_text][vc_column_text]
Banyak cara untuk mendesain PCB, mulai dari cara paling sederhana dengan menggambarnya secara manual.Membuat jalur-jalur sekema rangkaian diatas kertas.Hal ini memungkinkan untuk dilakukan, namun tentu perlu ketelitian yang tinggi , karena jika terjadi salah jalur tidak akan terdeteksi secara otomatis.Mengatasi masalah tersebut maka akan lebih baik kita menggunakan software aplikasi, karena banyak software aplikasi desain PCB saat ini bisa langsung mengubah / konversi dari desain schematic ke jalur sirkuit. Apalagi dalam mendesain PCB yang rumit dan kompleks seperti penerapan jalur yang sangat banyak, PCB Double layer, hingga HDI (High Density Interconnect).
[/vc_column_text][vc_column_text]
EasyEDA : Software Design PCB Online yang Mudah Namun Tetap Powerfull.
[/vc_column_text][vc_column_text]
Pada Artikel kali ini kami akan membahas salah satu software desain pcb yaitu EasyEDA,untuk artikel selanjutnya mungkin kita akan bahas software desain PCB lain seperti eagle pcb, altium pcb dll. EasyEDA merupakan software desain pcb asli tiongkok,yang telah dipakai oleh lebih dari 1,4 juta pengguna.Berikut beberapa kelebihan dari EasyEDA yang bisa menjadi alasan untuk kamu memilihnya:
- Online Editor : akses desainmu dari mana saja, dari perangkat apa saja, karena online editor ini bisa kita akses dari browser kesayangan kita, jadi tidak terbatang di sistem operasi yang kita gunakan. baik Mac OS, Linux, dan tentu Windows.
- Free Libraries : adalah lebih dari 1 juta library gratis yang bisa kita gunakan,dan sesuaikan dengan PCB yang akan kita buat.bahkan kamu juga bisa membuat dan meng – import library buatanmu sendiri.
- Intregated JLC PCB : Setelah kamu selesai mendesain PCB mu kamu bisa langsung memesannya di salah satu pembuat PCB terbaik di china, yaitu JLCPCB.
- integrated LCSC COmponent Catalog : Buat kamu yang belum tahu LCSC,itu adalah nama dari salah satu distributor komponen elektronik terbesar di china, dan EasyEDA mendukung intregasi real-time ke database lebih dari 200.000 stok komponen yang mereka jual dengan . Kamu bisa memperkirakan biaya untuk rangkaian elektronik yang dibuat bahkan langsung memesannya kapanpun.
- Gratis : Ya, dengan banyaknya kelebihan diatas, software desain PCB EasyEDA ini dapat kalian gunakan secara gratis, tentu ketika kamu jika mau membayar kamu bisa dapat layanan yang lebih khusus. Namun di versi gratis ini kita sudah mendapatkan fitur yang lengkap.
[/vc_column_text][vc_row_inner][vc_column_inner width=”1/4″][vc_column_text]
FREE
[/vc_column_text][vc_column_text]
- Commercial Use
- Editor Full Features
- Private Projects – Unlimited
- Create Private Libraries – Unlimited
- Recycle Bin Retention Period – 15 Days
- Team Collaboration
- Forum Support
- Email Support (48hours)
- Advertisements
[/vc_column_text][/vc_column_inner][vc_column_inner width=”1/4″][vc_column_text]
Professional
[/vc_column_text][vc_column_text]
- Commercial Use
- Editor Full Features
- Private Projects – Unlimited
- Create Private Libraries – Unlimited
- Recycle Bin Retention Period – 30 Days
- Team Collaboration
- Forum Support
- Email Support (24hours)
- No Advertisements
- Helps Support the Development of EasyEDA
[/vc_column_text][/vc_column_inner][vc_column_inner width=”1/4″][vc_column_text]
Enterprise
[/vc_column_text][vc_column_text]
- Commercial Use
- Editor Full Features
- Private Projects – Unlimited
- Create Private Libraries – Unlimited
- Recycle Bin Retention Period – 30 Days
- Team Collaboration
- Forum Support
- Email Support (12hours)
- No Advertisements
- Helps Support the Development of EasyEDA
- Customized Logo
- Improved Team & Task Management
[/vc_column_text][/vc_column_inner][vc_column_inner width=”1/4″][vc_column_text]
On-Premises Hosting
[/vc_column_text][vc_column_text]
- Commercial Use
- Editor Full Features
- Private Projects – Unlimited
- Create Private Libraries – Unlimited
- Recycle Bin Retention Period – Unlimited
- Team Collaboration
- Forum Support
- Email Support (12hours)
- No Advertisements
- Helps Support the Development of EasyEDA
- Customized Logo
- Improved Team & Task Management
- On-Premises Local/Cloud Hosting

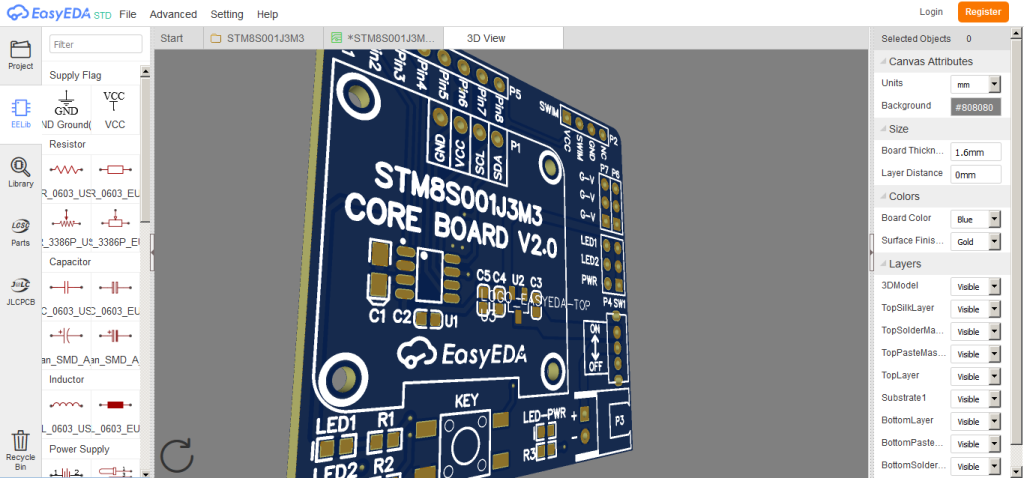

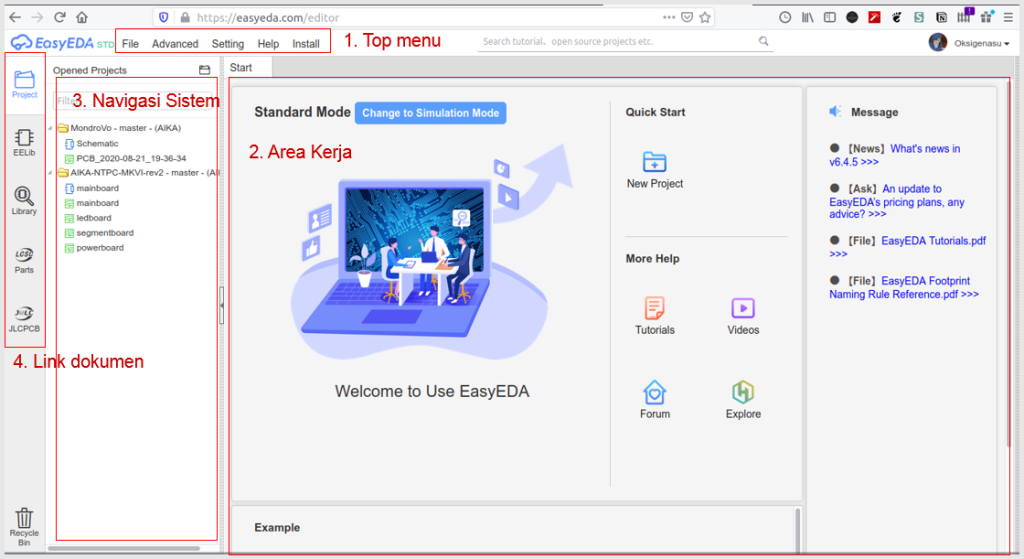

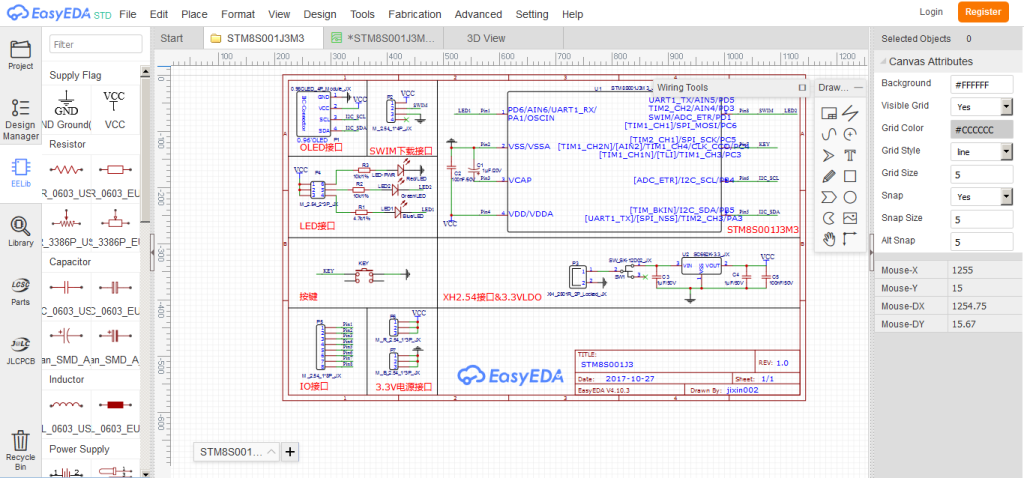

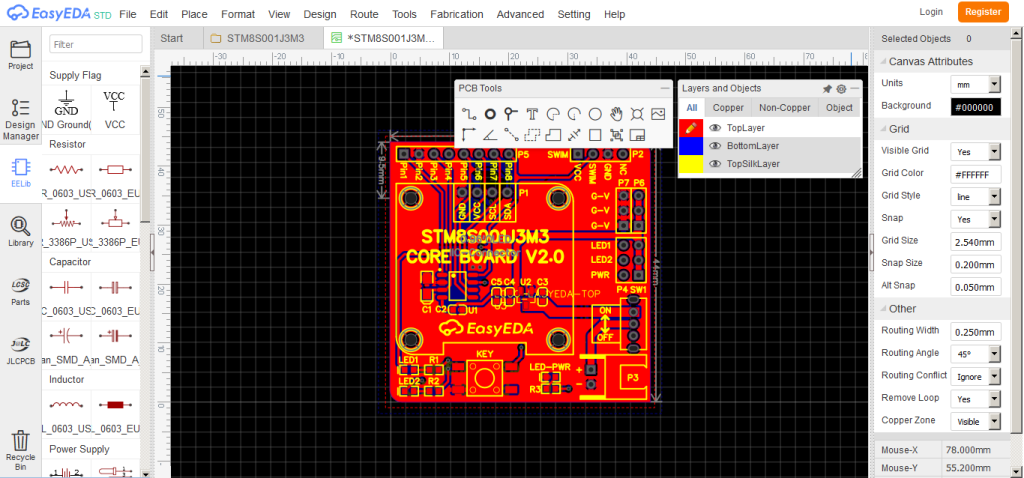

[/vc_column_text][/vc_column_inner][/vc_row_inner][vc_column_text]Berikut beberapa tampilan dari Software desain PCB EasyEDA.
[/vc_column_text][vc_column_text]Untuk tutorial lebih banyak lagi , kamu bisa langsung saja ke halaman dokumentasinya di sini.[/vc_column_text][/vc_column][/vc_row]
